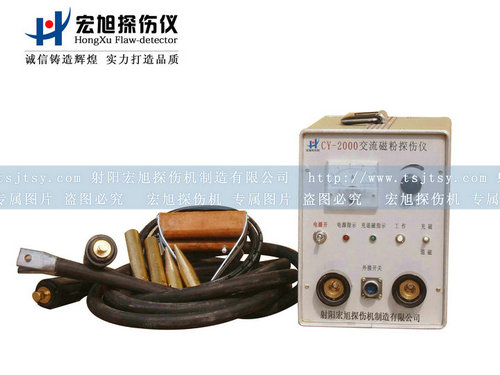

| CY-2000磁粉探傷儀 | 磁粉探傷儀 | 磁粉探傷儀 |
一、概述
CY-2000型交流磁粉探傷儀是便攜式探傷儀，能對被探傷工件進行交流磁化和自動退磁;能用作外加法磁粉探傷和剩磁法磁粉探傷;可固定在車間或試驗室使用，也可攜帶到探傷現場使用。 配以附件能使各種零件的異形部位獲得合適磁化，能使大尺寸零件分段磁化。
該磁粉探傷儀采用邏輯控制電路。交流磁化帶斷電相位控制器，剩磁穩定，確保探傷質量；自動退磁能從所用磁化電流自動漸降到零，使剩磁消失，操作方便、 效果好。磁粉探傷儀利用調整可控硅導通角的大小來調整磁化、退磁電流的大小， 避免了用調壓變壓器調整大電流易燒壞變壓器的缺點。
二、技術性能
1、交流磁化電流: 0-2000A連續可調，短時斷續通電，帶斷電相位控制器，剩磁穩定度不超過±5%;
2、自動退磁電流:2000A-0連續可調，退磁時間小于5秒;
3、輸出負載條件:75mm2銅芯軟電纜2+3m;
4、電源:220V，50Hz，最大約36A;
5、外形尺寸: 380(長) × 200(寬) ×300(高) ;
6、重量: 19 公斤。
三、結構特點
磁粉探傷儀主電路底座在下半部，觸發電路印刷板在上部，打開后面板即可檢修， 觸電路的其它部分在上半部打開側板即可檢修。
儀器附件電源電纜是一根三芯電纜， 一端通過園形三芯插頭插入儀器上電源插座，另一端通過輸入電源插頭座與電網配電板上開關相接，三芯電纜中紅、白兩線接通220V電源，黑線接通地線，配電板開關合上時，主電路即有220V交流電壓，觸發電路則需接通儀器上“電源”開關才能工作。需要整機斷電時， 應斷開電網配電板開關。
為便于拆卸輸出電纜，采用大電流插頭座。兩根75mm2電纜一端為大電流插頭，可插入儀器面板大電流插座上，并用插頭所帶夾緊螺母使大電流插座夾緊插頭，以免因接觸不良而引起故障。電纜另一端為銅接頭，它可接到附件支桿探頭上，作極棒法(刺入法)磁化，或將兩銅接頭用螺栓連成一體用纏繞法或穿棒法磁化。
支桿探頭的頭部為可拆卸的銅頭，可通過銅網墊接觸工件，使不易發生因接觸不良引起的故障。帶按鈕開關的一個支桿探頭， 有一電纜通過小園形插頭接入面板的“外接開關”插座。支桿探頭上的按鈕開關即可同面板"充磁-退磁"按鈕一樣作充磁或退磁用。
四、使用操作
(1)將輸出電纜的園形插頭插入磁粉探傷儀，將輸入電源插頭插入電網配電板插座，接通配電板開關，儀器主電路已接通電網;
(2)接通儀器“電源”開關S1，電源指示燈亮，儀器觸發電路通電;
(3)將工作選擇開關S2轉到第1位“充磁”位置時，將“電流調節”旋鈕RP1調到最小或合適的位置;
(4)將兩根75mm2電纜的大電流插頭分別插入大電流輸出插座并旋轉夾緊螺母使大電流插座夾緊插頭， 電纜另一端的兩銅接頭則根據探傷要求接支桿探頭或將兩銅接頭接成一根電纜;
(5) 將支桿探頭接通好探傷工件或電纜纏繞到工件上或將電纜作穿棒通過工件;
(6)按下“充磁”開關或腳踏開關SB0，調節“電流調節”旋鈕，使電流表KA指示到探傷要求的電流值，再按SB0完成充磁。 在最大電流下用外加法充磁探傷時，一般不要超過5秒，多次通電，應有10倍以上的間歇時間。
(7)若需進行工件自動退磁，只需將“工作選擇”開關S2轉至第2位“退磁”位置，按上述(1)到(7)步驟進行退磁。
(8)停止使用，切斷儀器電源開關S1及電網配電板上的總開關， 必要時將外接附件拆除。
五、設備成套性：
01 CY-2000交流磁粉探傷儀 1臺
02 電源電纜(帶P20 J3A園形插頭及輸入電源插頭座) 1根
03 75mm2銅芯軟電纜3m(帶大電流插頭及接頭) 2根
04 銅柱支桿探頭 1付
05 支桿手把 1付
06 備用1A保險絲管 5只
07 使用說明書 2份
08 合格證 1份
09 裝箱單 1份
