CYD-5000型移動式交流磁粉探傷機檢測環形件操作圖示說明
作者：宏旭磁粉探傷機 發表時間：2015/6/5 18:02:02
CYD-5000型移動式交流磁粉探傷機
檢測環形件操作圖示說明
CYD-5000型移動式交流磁粉探傷機具有交流磁化與退磁功能。
對環形件進行檢測時，可采用中心導體穿棒法檢測環形件的周向裂紋，采用纏繞法檢測環形件的縱向裂紋。
下面圖示說明：

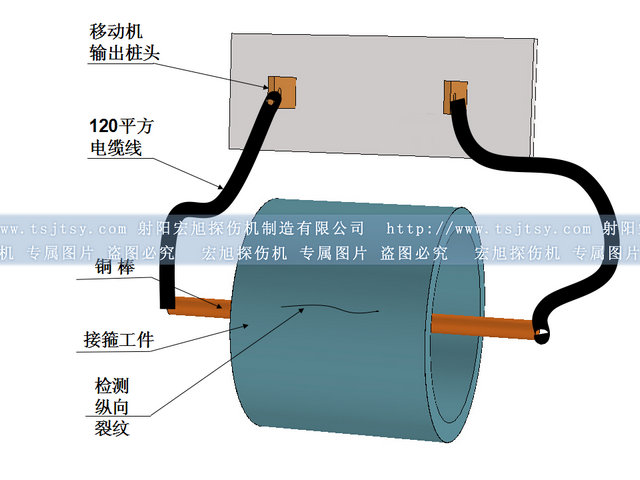

中心導體穿棒法具體操作圖示說明：
1、將銅棒穿過環形件的中心孔，配合兩根電纜線與探傷機面板下邊的銅樁頭用螺栓緊固。
2、噴灑磁懸液同時磁化，噴灑磁懸液結束再次磁化一次即可，每次磁化時間不超過2秒鐘。
3、?。?！注意：調節電流時電流旋鈕不得與工作按鈕同時進行，應旋轉一定的角度后再按下工作按鈕，然后讀出電流值大小。磁化規范規定周向電流的大小為工件平均直徑的8-15倍，通常操作時可以選約10倍即可，工件直徑的單位為毫米。
4、環形件直徑過大時可轉動分段檢測。
5、中心穿棒法屬于周向磁化，檢測工件的縱向裂紋。

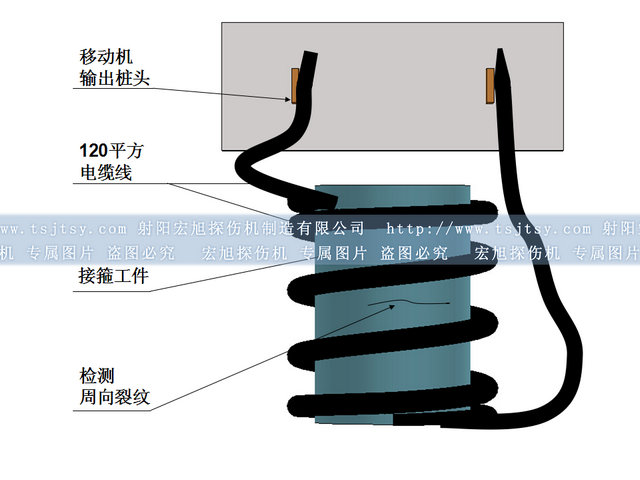

電纜纏繞法具體操作圖示說明：
1、將兩根電纜線連接起來以螺旋彈簧樣式纏繞起來，另兩端與探傷機面板下邊的銅樁頭用螺栓緊固，將環形件放入螺旋電纜線的內孔。
2、對環形工件噴灑磁懸液同時磁化，噴灑磁懸液結束再次磁化一次即可，每次磁化時間不超過2秒鐘。
3、?。?！注意：調節電流時電流旋鈕不得與工作按鈕同時進行，應旋轉一定的角度后再按下工作按鈕，然后讀出電流值大小。磁化規范對纏繞法沒有準確的磁化規范，通常采用試片進行試證磁化靈敏度。
4、電纜纏繞法屬于縱向磁化，檢測工件的同向裂紋。
